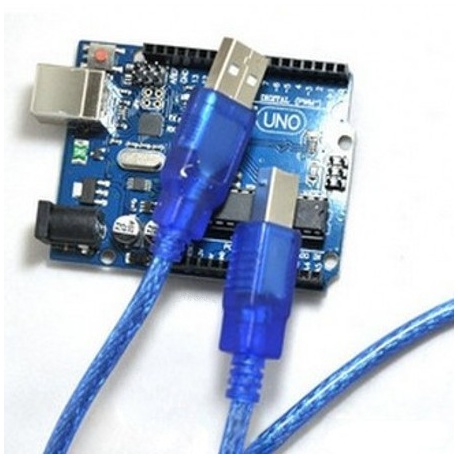

Arduino UNO R3 Compatible Ampliar

Arduino UNO R3 Compatible

Placa compatible con Arduino UNO R3, placa electrónica basada en el ATmega328

Incluye cable USB.

Más detalles

Arduino.UNO.R3

30 otros productos de la misma categoría:

Anterior
Siguiente

Los clientes que compraron este producto también han comprado...

Los clientes que compraron este producto también han comprado:
  • POWER INTEGRATIONS - TNY266GN - OFF LINE SWITCHER, SMD

    POWER...


    POWER INTEGRATIONS - TNY266GN - OFF LINE...

  • Sensor de corriente 30A ACS712

    Sensor de...


    La salida del ACS712 es una señal analógica que...

  • Reloj tiempo real RTC DS1307 con memoria 24C32

    Reloj tiempo...


    Modulo de reloj tiempo real Tiny RTC DS1307 con...

  • Kit experimentación Arduino

    Kit...


    Kit de experimentación con Arduino. Compuesto...

  • Módulo alimentación 3,3V-5V para Breadboard MB102

    Módulo...


    Modulo de alimentación para placas de...

  • 10x Diodo Led 5mm RGB - Cátodo común

    10x Diodo...


    Diodo Led 5mm - RGB Lote 10 unidades

  • Polea GT2

    Polea GT2


    Polea GT2 con tornillos.

  • Módulo micrófono arduino

    Módulo...


    Módulo de micrófono compatible arduino.

  • Módulo sensor de movimiento PIR. HC-SR501

    Módulo...


    Ajustable en sensibilidad y en tiempo de...

  • Zumbador electromagnético pasivo 16 ohm

    Zumbador...


    Zumbador electromagnético pasivo de 16 ohm de...

Siguiente

Placa compatible con Arduino UNO R3


El Arduino UNO es una placa electrónica basada en el ATmega328 (ficha técnica). Cuenta con 14 pines de entradas/salidas digitales (de las cuales 6 se puede utilizar como salidas PWM), 6 entradas analógicas, un oscilador de cristal de 16 MHz, una conexión USB, un conector de alimentación, una cabecera ICSP, y un botón de reset. Contiene todo lo necesario para utilizar el microcontrolador, basta con conectarlo a un ordenador con un cable USB, a un adaptador de CA a CC o a una batería para empezar.

El UNO se diferencia de todas las placas anteriores en que no utiliza el chip controlador FTDI USB-to-serial. En su lugar, ofrece el Atmega16U2 programado como un convertidor de USB a serie.

La Revisión 3 de la placa tiene las siguientes características nuevas:

  • Añadidos pines SDA y SCL colocados cerca del pin AREF y otros dos nuevos  colocados cerca del pin RESET, el primero es IOREF que permite a los escudos adaptarse a la tensión de la placa. En el futuro, los escudos serán compatibles tanto con la placa que utilizan el AVR, que funcionan con 5V y con el Arduino Due que trabaja a 3.3V. El segundo es un pin no conectado, que está reservado para usos futuros.
  • Circuito RESET más fuerte.
  • Un Atmega 16U2 reemplazar el 8U2 de las versiones anteriores.



Resumen

MicrocontroladorATmega328
Tensión de funcionamiento5V
Voltaje de entrada (recomendado)   7-12V
Voltaje de entrada (limites)6-20V
Pines Digitales de I/O14 (de los cuales 6 proporcionan salida PWM)
Pines de entrada analógica6
Corriente DC por Pin I/O40 mA
Corriente DC por Pin 3.3V50 mA
Memoria Flash32 KB (ATmega328) de los cuales 0,5 KB utilizado por gestor de arranque
SRAM2 KB (ATmega328)
EEPROM1 KB (ATmega328)
Velocidad del reloj16 MHz
