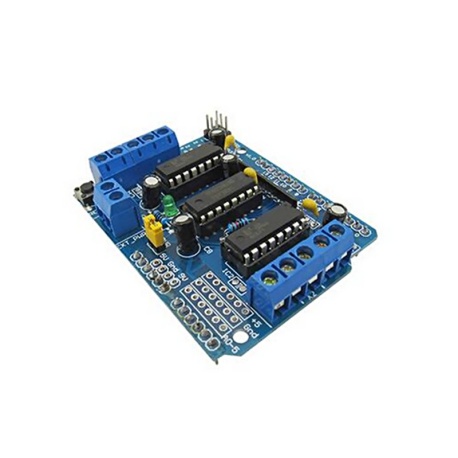

Módulo L293D  shield arduino para control de motores Ampliar

Módulo L293D shield arduino para control de motores

Shield de motores con 4 puente-H's completos, basada en dos L293D, puede manejar 4 cargas inductivas de 0.6 A por canal (4 relés, 4 solenoides, 4 motores DC ó 2 motores paso a paso unipolares o bipolares), permite controlar velocidad y dirección de giro en motores. También dispobe de conector para 2 servos de 5 V.

Más detalles

SHIELD.L293D

Advertencia: ¡Últimos artículos disponibles!

29 otros productos de la misma categoría:

Los clientes que compraron este producto también han comprado...

  • Cable sección 0,07 mm²

    Cable...


    Sección:0,07 mm² Ø exterior: 1 mm....

  • 65 Cables para Protoboard. Jumper Wire Breadboard

    65 Cables...


    Lote de 65 cables macho-macho de diferentes...

Características:

  • Incorpora 2 circuitos integrados L293D proporcionando 4 puentes-H completos.
  • Protección contra sobre carga térmica.
  • Diodos de protección contra voltajes inversos generados por las cargas inductivas.
  • 4 canales (M1, M2, M3 y M4) para controlar igual número de cargas inductivas como motores DC, solenoides, relés, o 2 motores paso a paso unipolares o bipolares de entre 4.5 V y 25 V.
  • En el caso de motores es posible controlar tanto su velocidad como su dirección de giro.
  • Control de velocidad de motores DC con resolución de 8 bits.
  • Control de motores paso a paso con 1 y 2 bobinas en modo sencillo, doble (mayor torque), intercalado (medio paso) y micro pasos.
  • 2 conectores independientes para controlar 2 servos pequeños de 5 V (Pines digitales 9 y 10).
  • Corriente máxima continua en cada una de las salidas M1, M2, M3 y M4: 600 mA (0.6 A).
  • Corriente máxima pico no repetitivo en cada una de las salidas M1, M2, M3 y M4: 1.2 A.
  • Resistores de pull-down que mantienen los motores deshabilitados durante el encendido.
  • Requiere fuente externa para la alimentación de las cargas en las salidas M1, M2, M3 y M4. Puede emplear la fuente externa conectada a la placa Arduino o a la shield con selección mediante el jumper "PWR".
  • Bloques de terminales de tornillo para calibres 18 a 26 AWG.
  • Botón de reset para la placa Arduino.
