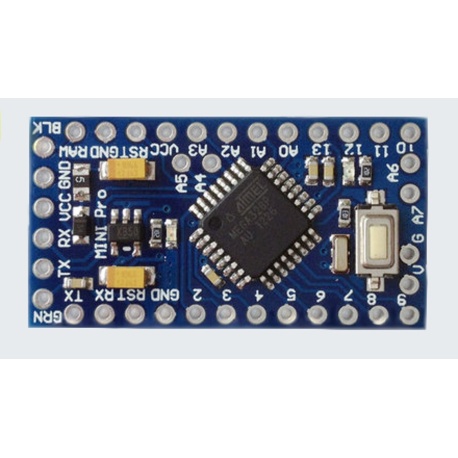

Arduino Mini Pro Compatible 5V 16MHz Ampliar

Arduino Mini Pro Compatible 5V 16MHz

La Arduino Mini Pro es una placa con un microcontrolador ATmega328, esta destinada a instalaciones semi-permanentes en objetos o demostraciones. La placa viene sin conectores montados, permitiendo el uso de varios tipos de conectores o soldado directo de cables según las necesidades de cada proyecto en particular. La distribución de los pines es compatible con la Arduino Mini.

Más detalles

Arduino.Mini.Pro

30 otros productos de la misma categoría:

Anterior
Siguiente

Los clientes que compraron este producto también han comprado...

Los clientes que compraron este producto también han comprado:
Siguiente

Arduino Mini Pro Compatible 5v y 16MHz


Información principal

La Arduino Mini pro es una placa con un microcontrolador ATmega328 (datasheet). Tiene 14 E/S digitales (6 de las cuales se puedes utilizar como salidas PWM), 8 entradas analógicas, un resonador interno, botón de reseteo y agujeros para el montaje de tiras de pines. Se le puede montar una tira de 6 pines para la conexión a un cable USB a Serie TTL para dotarla de comunicación USB y alimentación.

La Arduino Mini Pro esta destinada a instalaciones semi-permanentes en objetos o demostraciones. La placa viene sin conectores montados, permitiendo el uso de varios tipos de conectores o soldado directo de cables según las necesidades de cada proyecto en particular. La distribución de los pines es compatible con la Arduino Mini.

Existen dos versiones de la Mini Pro, una que funciona a 3.3v y 8Mhz y otra de 5v y 16MHz.



Características

MicrocontroladorATmega328
Voltaje de funcionamiento3.3v o 5v (dependiento del modelo)
Voltaje de entrada3.35 -12v (en el modelo de 3.3v) o 5 - 12v (en el modelo de 5v)
Pines digitales de E/S14 (6 de los cuales tienen salida PWM)
Pines de entrada analógica8
Intensidad máxima por E/S40 mA
Memoria Flash32KB (de los cuales 2KB están reservados por el gestor de arranque)
SRAM2KB
EEPROM1KB
Velocidad de RelojMHz (modelo de 3.3v) o 16 MHz (modelo de 5v)



Alimentación

La Arduino Mini Pro puede ser alimentada por el cable serie TTL o por la placa adaptadora que se conecta esos mismos 6 pines. También se puede alimentar mediante una fuente de alimentación regulada de 3.3v ó 5v (dependiendo del modelo) por el pin Vcc o por una fuente no regulada conectada al pin RAW.

 Los pines de alimentación son los siguientes:

  • RAW. Para alimentación en "bruto" (no regulada) a la placa.

  • VCC. Suministro regulado de 3.3 o 5 voltios.

  • GND. Pines de tierra o negativos.



Características físicas.

Las dimensiones de una Mini Pro son aproximadamente 18mm por 33mm.

Incluye dos tiras de pines rectos para los dos laterales y una acodada para el frontal, para la conexión serie.

No hay comentarios de clientes por ahora.

Escribe tu opinión

Arduino Mini Pro Compatible 5V 16MHz

Arduino Mini Pro Compatible 5V 16MHz

La Arduino Mini Pro es una placa con un microcontrolador ATmega328, esta destinada a instalaciones semi-permanentes en objetos o demostraciones. La placa viene sin conectores montados, permitiendo el uso de varios tipos de conectores o soldado directo de cables según las necesidades de cada proyecto en particular. La distribución de los pines es compatible con la Arduino Mini.
