Arduino Mega2560 R3 compatible Ampliar

Arduino Mega2560 R3 compatible

La Arduino Mega 2560 es una placa electrónica basada en el microprocesador Atmega2560 (datasheet). Cuenta con 54 pines de entrada/salida digitales.

Más detalles

Arduino.MEGA.R3

28 otros productos de la misma categoría:

Los clientes que compraron este producto también han comprado...

Los clientes que compraron este producto también han comprado:
Siguiente

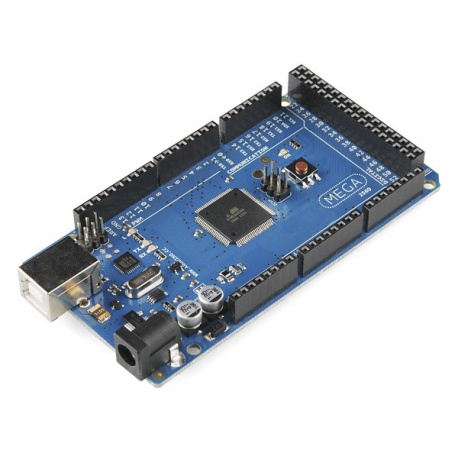

Placa compatible con Arduino Mega2560 Rev3

La Arduino Mega 2560 es una placa electrónica basada en el microprocesador Atmega2560 (datasheet). Cuenta con 54 pines de entrada/salida digitales (de los cuales 14 se pueden utilizar como salidas PWM), 16 entradas analógicas,4 UARTs (puertos serie de hardware), un oscilador de cristal de 16 MHz, una conexión USB, un conector de alimentación, un conector ICSP y un botón de reset. Contiene todo lo necesario para apoyar el microcontrolador, basta con conectarlo a un ordenador con un cable USB o conectarlo a un adaptador de AC a DC o batería para empezar.La Mega es compatible con la mayoría de los shields diseñados para el Arduino Uno,Duemilanove o Diecimila.

La Mega 2560 es una actualización de la Mega Arduino, a la que sustituye. Arduino Mega

Las características adicionales que vienen con la versión R3 son:

  • Utiliza un ATmega16U2 en lugar del 8U2 como USB-to-Serial converter.
  • 1.0 pinout: añadido SDA y SCL pines para comunicación TWI colocados cerca al pin AREF y otros dos  nuevos pines colocados cerca del pine RESET, el IOREF que permiten a los escudos para adaptarse a la tensión proporcionada por la placa y el segundo que es un pin no conectado, que se reserva para usos futuros.
  • Circuito de RESET reforzado.


Especificaciones técnicas

MicroprocesadorATmega2560
Tensión de funcionamiento5V
Voltaje de entrada (recomendado)7-12V
Voltaje de entrada (limites)6-20V
Digital I/O Pines54 (de los cuales 14 proporcionan salida PWM)
Pines de entrada analógica16
Corriente DC por Pin I/O40 mA
DC Corriente por el Pin 3.3V50 mA
Memoria Flash256 KB de los cuales 8 KB son utilizadas por el bootloader
SRAM8 KB
EEPROM4 KB
Velocidad de reloj16 MHz
