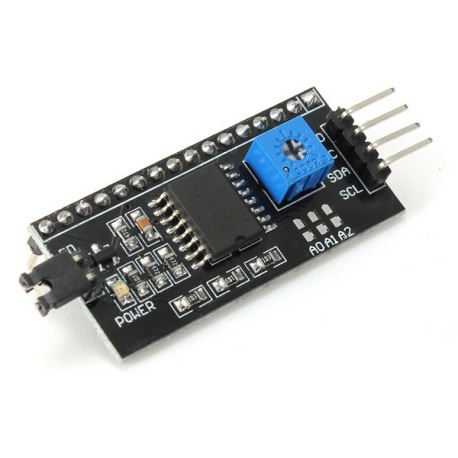

LCD IIC-I2C Interface Board Ampliar

LCD IIC-I2C Interface Board

Placa de interfaz I2c para pantallas LCD.
Compatible con pantallas LCD 16x02 , LCD 20x4

Más detalles

LCD.IIC

Los clientes que compraron este producto también han comprado...

Los clientes que compraron este producto también han comprado:
Siguiente
Placa de interfaz I2C para pantallas LCD.
Como el número de pines de control en los microcontroladores en general y del Arduino en particular es limitado, tu proyecto puede no tener suficientes pines para utilizar una pantalla LCD después de conectarse con una determinada cantidad de sensores o tarjeta SD. Sin embargo, con este módulo de interfaz I2C podrá conectar un display únicamente a través de 2 cables.
Si ya tiene dispositivos I2C en el proyecto este módulo de interfaz I2C para LCD no te va costar más recursos.
Es fantástico para el proyecto basado en Arduino.
La luz de fondo y contraste se ajusta mediante el potenciómetro.

  • Dirección I2C: Seleccionable entre 0x20-0x27.
  • Tensión de alimentación: 5V.
  • Compatible con pantallas LCD 16x02, LCD 20x4
  • Tamaño: 4.2cm x 2.2cm .



// Ejemplo de uso con Arduino

#include <Wire.h>
#include <LCD.h>
#include <LiquidCrystal_I2C.h>

#define I2C_ADDR    0x27  // Define I2C Address where the PCF8574A is
#define BACKLIGHT_PIN     3
#define En_pin  2
#define Rw_pin  1
#define Rs_pin  0
#define D4_pin  4
#define D5_pin  5
#define D6_pin  6
#define D7_pin  7

LiquidCrystal_I2Clcd(I2C_ADDR,En_pin,Rw_pin,Rs_pin,D4_pin,D5_pin,D6_pin,D7_pin, BACKLIGHT_PIN, POSITIVE);
