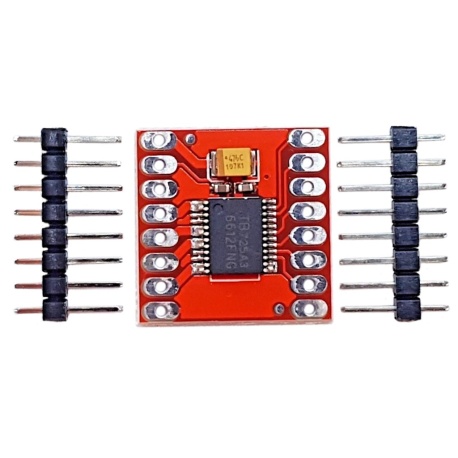

TB6612FNG driver controlador de Motor doble  1A Ampliar

TB6612FNG driver controlador de Motor doble 1A

Permite controlar hasta 2 motores de corriente continua o un motor paso a paso bipolar. También permite controlar un motor paso a paso unipolar configurado como bipolar

Más detalles

TB6612FNG

Controlador TB6612FNG, driver controlador doble puente H

Los puentes-H están formados por transistores MOSFET, en lugar de transistores BJT como en el L298N, por lo que el TB6612FNG tiene mejor eficiencia y menores dimensiones que el L298N

Características:
  • voltaje operativo mínimo: 4.5 V
  • voltaje operativo máximo: 13.5 V (15V max)
  • máxima corriente: ± 3A por canal (1.2 A  corriente continua por canal)
  • voltaje lógico: 5V
  • entradas de señal PWM para el control de velocidad
  • salidas: para 2 motores de DC o para un motor bipolar paso a paso
  • medidas :  20x20mm
  • Max. frecuencia PWM: 100 kHz
  • Modo en espera para ahorrar energía
  • Protección térmica


El controlador de motor TB6612FNG puede controlar hasta dos motores de corriente continua a corriente constante de 1,2 A (pico 3.2A).

IN1 y IN2 - dos señales de entrada  se pueden utilizar para controlar el motor

A y B - las dos salidas de motor puede ser controladas por separado, la velocidad de cada motor se controla a través de una señal de entrada PWM

Los cuatro modos de funcionamiento son:  CW, CCW, freno, y parada.

STBY - a valor bajo pone el motor standby, debe estar a valor alto para funcionar
