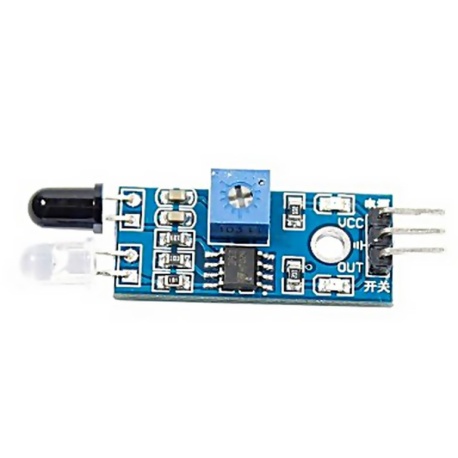

Sensor detector de obstáculos por infrarrojos IR Ampliar

Sensor detector de obstáculos por infrarrojos IR

El módulo detecta obstáculos a distancias de 1 ~ 30 cm

Salida digital (obstáculo detectado/no detectado)

Más detalles

SENSOR.IR.OBS

Los clientes que compraron este producto también han comprado...

Los clientes que compraron este producto también han comprado:
  • Piloto indicador Rojo 220V

    Piloto...


    Piloto indicador Rojo 220V

  • Motor Stepper NEMA17 42BYGHW811

    Motor...


    Stepper NEMA17 42BYGHW811

  • 20x Diodo Led 3mm

    20x Diodo...


    Diodo Led 3mm Lote de 20 unidades

  • Módulo inalámbrico Bluetooth HC-05 con base de conexión

    Módulo...


    Módulo Bluetooth maestro-esclavo con base de...

  • L298N motor driver

    L298N motor...


    Este controlador puede controlar directamente...

  • 10x Resistencia LDR GL5528

    10x...


    Lote de 10 resistencias LDR Modelo GL5528

  • Transistor bipolar NPN BC547C

    Transistor...


    BC547C Transistor: NPN; bipolar; 45V; 100mA;...

  • Módulo Joystick

    Módulo Joystick


    Dos ejes (X-Y)  independientes y pulsador...

  • Módulo inalámbrico Bluetooth HC-06 con base de conexión

    Módulo...


    Módulo Bluetooth esclavo con base de conexión...

  • Mini breadboard 170 pines

    Mini...


    Dispone de 17 filas de pines de 10 pines...

Siguiente

Sensor detector de obstáculos por infrarrojos

  1. Cuando el módulo detecta un obstáculo delante de la señal se enciende el indicador verde y la señal de salida OUT se mantiene a bajo nivel, el módulo detecta distancias de 1 ~ 30 cm, con un ángulo de detección de 35°, la distancia que potencial puede detectar se ajusta mediante el potenciómetro de ajuste: en sentido horario para aumentar la distancia que detecta; en sentido anti horario para reducir la distancia de detección.
  2. Utiliza un sensor de infrarrojos para detectar la señal reflejada, y por lo tanto la reflectividad del los obstaculos es crítica. La distancia de detección mínima es con objetos negros, máxima con blancos.
  3. La salida OUT del módulo se puede conectar directamente a un puerto de E/S del microcontrolador, o se puede conectar directamente a un relé de 5V.
  4. Utiliza un LM393 como comparador.
  5. Puede utilizarse con módulos de alimentados a 3-5V DC. Cuando está alimentado el indicador de encendido se ilumina.
  6. Orificio de 3mm para tornillo, es fácil su instalación fija.
  7. Tamaño del módulo: 3.1cm * 1.5cm



Descripción de la interfaz (3 hilos):

  1. VCC: Alimentación externa 3.3V-5V (se puede conectar directamente a microcontroladores de 5v y 3.3v)
  2. GND: GND
  3. OUT: Interfaz de salida digital (0/1)

No hay comentarios de clientes por ahora.

Escribe tu opinión

Sensor detector de obstáculos por infrarrojos IR

Sensor detector de obstáculos por infrarrojos IR

El módulo detecta obstáculos a distancias de 1 ~ 30 cm

Salida digital (obstáculo detectado/no detectado)

Escribe tu opinión
